Attività 3 : Misurare la pressione e visualizzare il valore nella consolle seriale (IoT sensors kit)

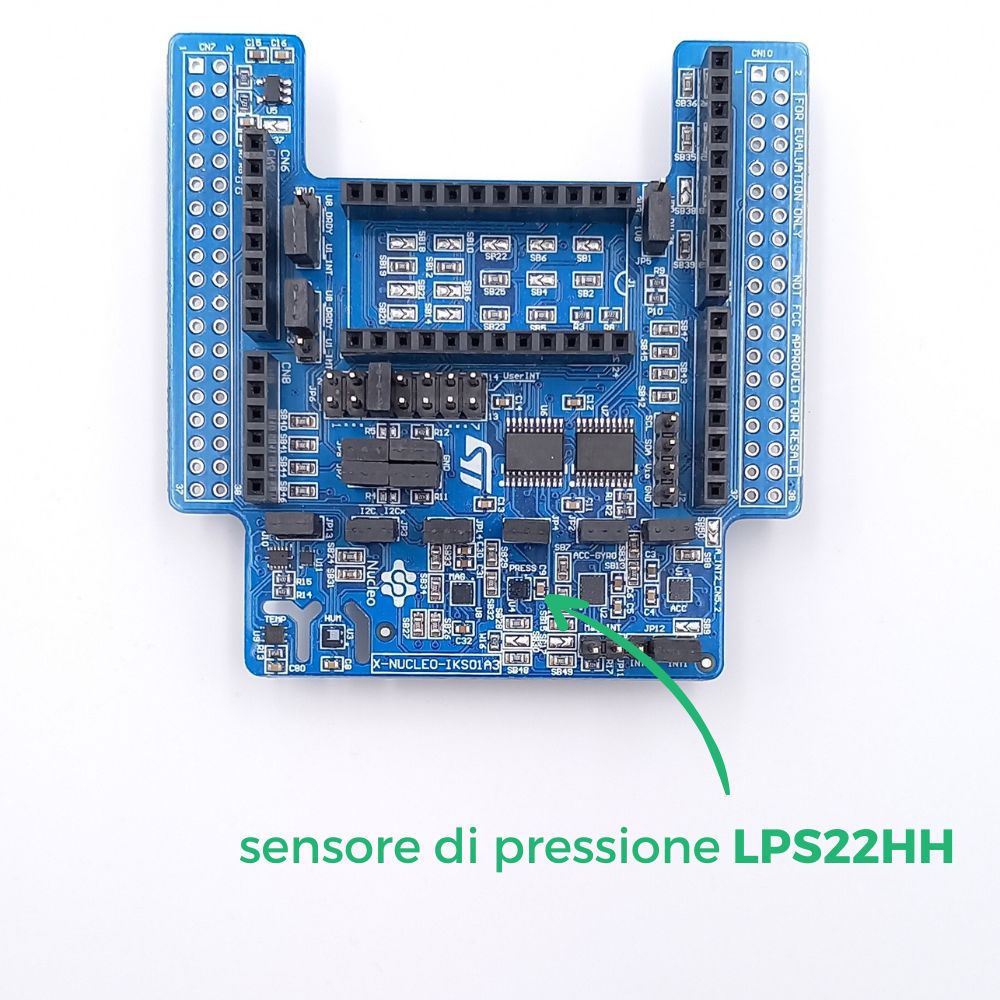

Il sensore di pressione del NUCLEO-IKS01A3 è un modulo che consente di misurare la pressione atmosferica con un intervallo da 260 a 1260 hPa.
L’informazione restituita dal sensore è un valore in hPa (hectopascal).

Il principio di funzionamento è semplice. Questo sensore MEMS (sistemi micro-elettro-meccanici ) è composto da una membrana sospesa piezoresistiva che funziona come un barometro. Vale a dire deformandosi secondo la pressione dell’aria che si esercita su di essa.

Le variazioni de pressione consentono di definire delle variazioni di altitudine. 260hPa corrisponde ad una pressione a 10.000m di altitudine mentre 1260hPa ad una pressione al livello del mare, ossia 0m.

Per misurare la pressione servendosi della scheda NUCLEO-L476RG, si realizza il collegamento seguente:
- Connettere il NUCLEO-IKS01A3 ai connettori della scheda.
- Connettere la scheda L476RG al PC mediante il cavo mini usb.

Passiamo adesso alla programmazione!

Ci serviremo di due blocchi:
- " scrivere nella consolle ", che si trova nella parte Comunicazione della bacheca dei blocchi per gestire la visualizzazione.
- " [Barometro LPS22] pressione atmosferica ", che si trova nella parte Sensori, per rilevare il valore del modulo.

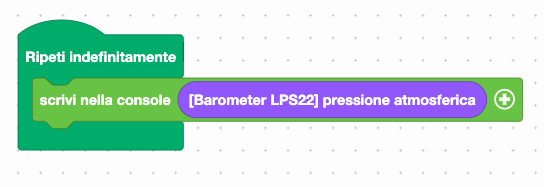

Servirsi dell’interfaccia seguente per programmare il modulo :


La pressione sarà visualizzata nella consolle, nella parte inferiore dell’interfaccia.




Per facilitare la lettura si può inserire una pausa di 1 secondo.



Una volta creato il programma, lo si copia sulla scheda. servendosi del pulsante "Caricare" (vedi Attività 0 : Operazioni iniziali della scheda)

Adesso creeremo un testo per facilitare la lettura all’utente, In particolare, aggiungeremo il simbolo °C.

Occorre utilizzare il blocco " creare il testo... ... ..." che si trova nella parte Testo della bacheca dei blocchi combinandolo con il blocco ("...") che permette di scrivere.



Ecco un esempio di codice pronto ad essere utilizzato :


Questo codice comprende :
- la visualizzazione, nella consolle, di un testo composto dal valore della pressione + il simbolo %.
- una pausa di 1 secondo per facilitare la lettura.

Scarica il programma sulla scheda e lancia la consolle per visualizzare la pressione atmosferica.


Ci sei riuscito ? Perfetto. Adesso sai programmare un sensore di pressione mediante la tua scheda NUCLEO-L476RG !
